Formato-planorebolostêm uma ampla gama de aplicações. Dependendo de suas dimensões, eles podem ser usados para retificação interna, retificação externa, retificação de superfície, retificação centerless, corte de ferramentas, ranhuramento e retificação livre. Rebolos de formato-plano com bordas curvas são usados para retificar superfícies curvas, como ranhuras de macho e pistas de rolamentos.
1. Os rebolos tipo 1 com bisel duplo-são usados principalmente para retificar superfícies de dentes de engrenagens e roscas-de passo simples.
2. Os rebolos de bisel duplo Tipo 2 e Tipo 3 são usados principalmente para retificação externa e retificação simultânea de faces finais.
3. Rebolos tipo 1 com bisel único são comumente usados para retificar vários dentes de serra.
4. Os rebolos tipo 2 com bisel único têm um ângulo inferior a 300 e são usados para afiar várias fresas, alargadores, broches, etc.
5. Os rebolos de esmeril-convexos simples são projetados principalmente para facilitar a montagem com flange em rebolos de seção-fina e de grande-diâmetro. Suas aplicações são idênticas às dos rebolos paralelos.
6. Rebolos-côncavos simples são usados para retificação interna cilíndrica e plana; versões de diâmetro-maior são usadas para retificação cilíndrica externa.
7. Rebolos duplo-côncavos são usados para retificação externa e afiação de ferramentas, bem como para rebolos e rebolos guia em retificadoras sem centro.
8. Rebolos cônicos-côncavos simples são usados para retificação externa combinada com retificação-de face final.
9. Rebolos cônicos côncavos de dupla face são usados para retificar diâmetros externos enquanto retifica simultaneamente ambas as faces finais, como ao retificar munhões do virabrequim.

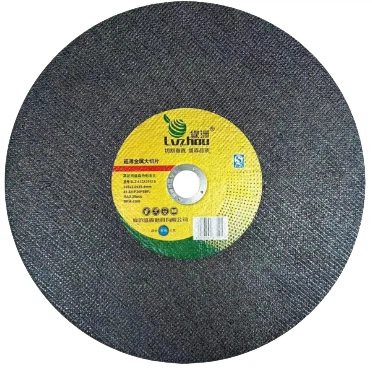

Rebolos finos são usados para corte e abertura de canais de acordo com diferentes requisitos de processo.
10. Rebolos de coposão usados principalmente para retificar fresas, alargadores, brocas de alargamento, broches, cortadores de papel, cortadores de tabaco, etc., e também podem ser usados para retificação plana e interna.
11. Os rebolos em forma de tigela são normalmente usados para afiar fresas, alargadores, broches, ferramentas de torneamento em forma de disco, fresas de engrenagens e brocas de alargamento. Os rebolos em forma de tigela com um ângulo de parede externo de 50 graus podem retificar planos inclinados, como guias de máquinas-ferramenta e porta-ferramentas.
13. Rebolos de prato Inclui rebolos de disco No. 1, No. 2 e No{3}}. O disco tipo 1 é adequado para retificar fresas, alargadores, broches e outras ferramentas. O disco tipo 2 pode retificar cortadores de engrenagens envolventes. O disco tipo 3 é usado principalmente para retificar engrenagens.
14. Oilstones são ferramentas abrasivas para retificação manual ou uso em retificadoras especializadas. Com base nas características da aplicação, as pedras de óleo são categorizadas em tipos padrão, dupla-face, brunimento e super{3}}acabamento.
15. As pedras de óleo padrão vêm em formas quadradas, retangulares, triangulares, em forma de faca-, cilíndricas e semi{2}}circulares. Eles são amplamente utilizados para afiação manual de diversas ferramentas, moldes e componentes.
16. As pedras de óleo de dupla face apresentam formato retangular. Aproveitando os diferentes materiais, tamanhos de grão e dureza em ambos os lados, eles são usados para afiar ferramentas e instrumentos de corte.
17. As pedras de polimento vêm em formatos quadrados ou retangulares. Montados em diversas máquinas de brunimento, eles são usados para brunimento de blocos de cilindros em automóveis, tratores, aeronaves, compressores de ar e equipamentos similares.
18. Super-Oilstones de acabamento: formatos quadrados, retangulares ou irregulares. Amplamente utilizado para super-acabamento de componentes de precisão, como pistas de rolamentos, rolos, virabrequins de motores de combustão interna, eixos de comando de válvulas, guias de máquinas-ferramenta, instrumentos de medição de precisão e dispositivos eletrônicos.
19. Todos os tipos de rebolos são montados a partir de múltiplos segmentos para operações de retificação plana.
